Zlepšenie kvality produktu je neoddeliteľné od údajov a údaje pochádzajú z meraní. Preto bez merania nemôže dôjsť k zlepšeniu.

Vo výrobnom a dodávateľskom procese výrobné podniky zvyčajne čelia týmto dvom typom rizík kvality:

1. Riziko kvality výrobcu (α riziko)

Počas procesu kontroly výroby zamestnanci alebo inšpektori omylom identifikujú kvalifikované výrobky ako nekvalifikované, čo má za následok dodatočné náklady na prepracovanie alebo šrot a zvýšenie prevádzkových nákladov.

2. Riziko kvality zákazníka (β riziko)

Počas procesu kontroly výroby zamestnanci alebo inšpektori mylne identifikujú nekvalifikované výrobky ako kvalifikované, ktoré sa potom dodávajú zákazníkom alebo na miesto, čím sa zvyšujú náklady zákazníka na riziko kvality.

Vo všeobecnosti sú tieto dve riziká kvality dvojicou protichodných premenných a ich vzťah je ako na hojdačke: keď sa zvyšuje riziko kvality výrobcu, znižuje sa riziko kvality zákazníka; keď klesá riziko kvality výrobcu, zvyšuje sa riziko kvality zákazníka.

Ideálny stav je určite α = β = 0. Skutočný stav závisí od toho, či sa dajú presne merať a posudzovať ukazovatele kvality výrobku a najdôležitejším základom presného merania sú „meracie nástroje s presnou presnosťou“. Garantom tohto základu je manažment metrologického skúšania odboru zabezpečenia kvality KDS.

Vyhovujúce metrologické kvalifikácie

KDS je držiteľom kalibračných kvalifikácií pre meracie zariadenia v kategóriách ako dĺžka, mechanika a elektromagnetizmus, autorizované národnými štatutárnymi inštitúciami. Vykonáva práce súvisiace s metrológiou v prísnom súlade s príslušnými národnými zákonmi a predpismi. KDS poskytuje včasnú kalibráciu a metrológiu pre testovacie zariadenia založené na dĺžke (rôzne posuvné meradlá, mikrometre, meracie bloky a tyče na zisťovanie rozmerov) vo výrobných dielňach a oddeleniach kontroly kvality, mechanické zariadenia (momentové kľúče a torzné merače na detekciu krútiaceho momentu) a elektromagnetické zariadenia (odolné napäťové testery, mostíky a merače kapacity na testovanie elektrického výkonu).

Skúsený a profesionálny tím metrológie

Metrologickí inžinieri KDS získali certifikáciu metrologickej kvalifikácie od národných odborných certifikačných inštitúcií s viac ako 10-ročnou teóriou profesionálnej kalibrácie a praktickými skúsenosťami v rôznych meracích zariadeniach vrátane kategórií dĺžky, mechaniky a elektromagnetizmu.

Príslušné certifikáty

Vysoko presné metrologické testovacie zariadenia

KDS Metrology Laboratory je vybavené rôznymi vysoko presnými štandardnými metrologickými testovacími zariadeniami, ako sú:

• Multifunkčný kalibrátor s presnosťou 0,1%, ktorý dokáže presne kalibrovať rôzne elektrické meracie prístroje;

• Presný kalibrátor testeru odolnosti proti napätiu s presnosťou 0,5 %, ktorý dokáže presne kalibrovať rôzne testery výdržného napätia na mieste výroby;

• Kompletná sada vysoko presných blokov štandardných mierok triedy 4 triedy 2 na kalibráciu dĺžkových prístrojov;

• Presný digitálny merač momentu 1. triedy na presnú kalibráciu momentových kľúčov.

Prístroje na metrologické štandardy KDS podliehajú pravidelnému overovaniu národnými štatutárnymi metrologickými inštitúciami na úrovni okresu alebo nad ním v prísnom súlade s príslušnými národnými zákonmi a predpismi, čím sa zabezpečuje spoľahlivosť štandardného testovacieho zariadenia a sledovateľnosť testovacích údajov.

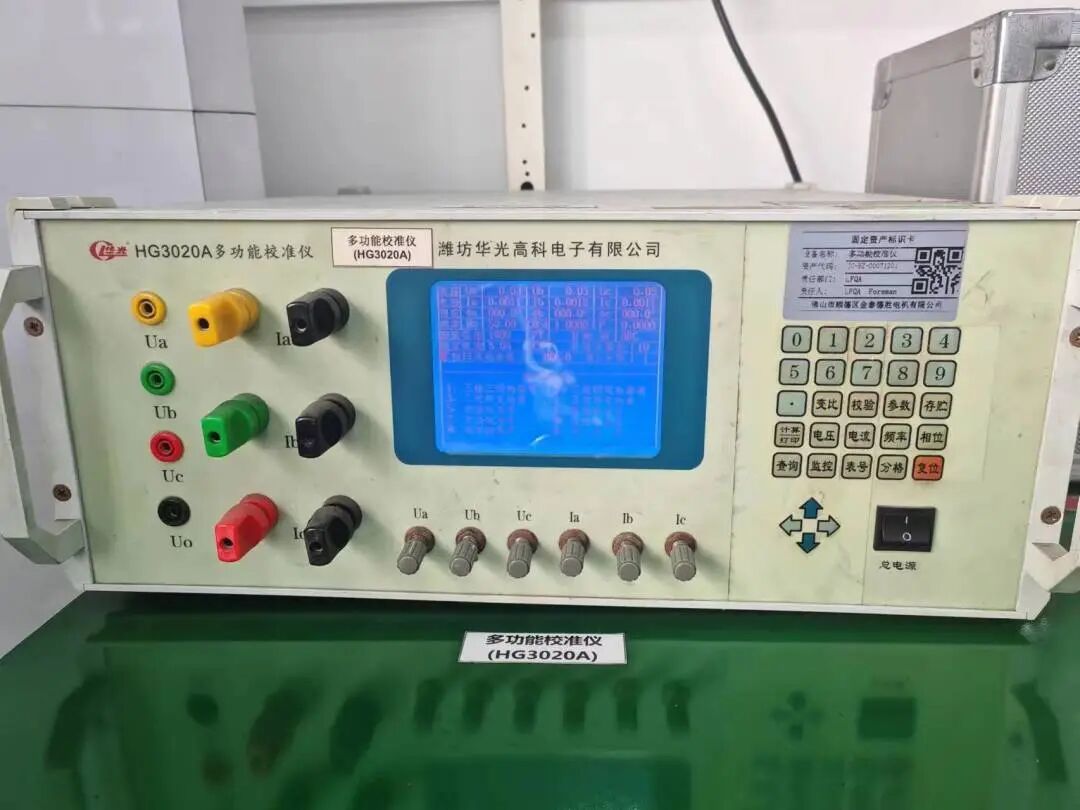

• Multifunkčný kalibrátor s presnosťou 0,1%, schopný presne kalibrovať elektrické prístroje, ako sú multimetre

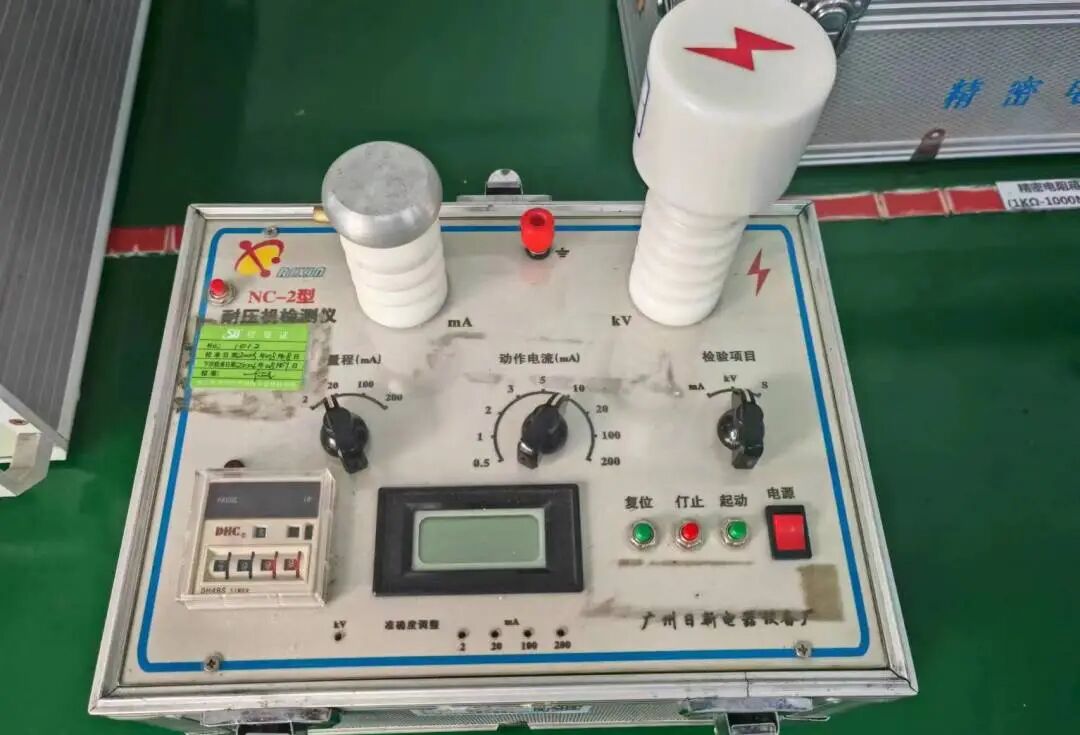

• Odolá kalibrátoru testeru napätia s presnosťou 0,5 %.

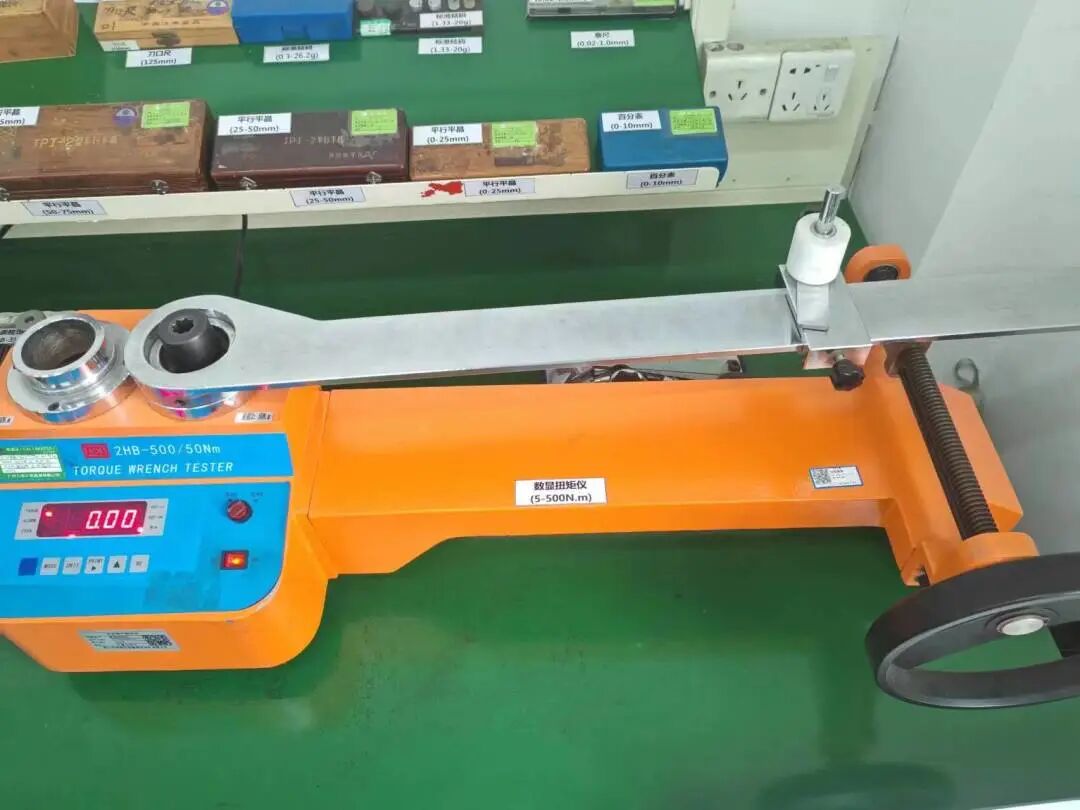

• Vysoko presný digitálny merač momentu na kalibráciu mechanických momentových kľúčov

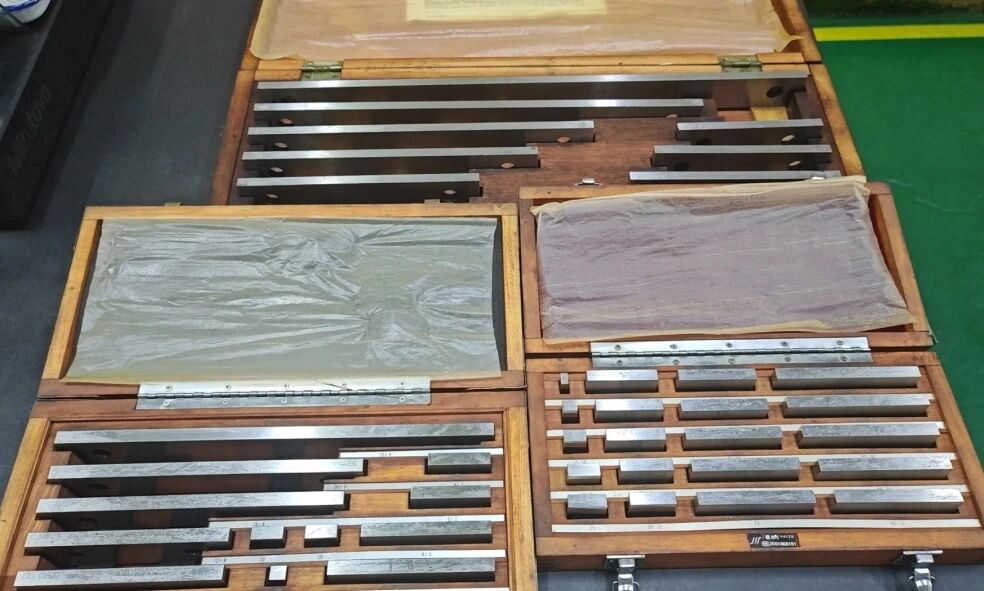

• Kompletná sada štandardných meracích blokov na kalibráciu prístrojov založených na dĺžke

Systematický metrologický systém

KDS má celkovo 8 766 kusov/súprav výrobných testovacích nástrojov a zariadení, ktoré sú všetky zahrnuté v systéme riadenia metrologickej knihy pre jednotné riadenie. Systém riadenia metrológie dohliada na celý proces meracích nástrojov a zariadení, od prvotnej registrácie na mieste, prvého predloženia na kontrolu, metrológie počas životnosti až po hodnotenie a riadenie počas životnosti. Kniha riadenia metrológie umožňuje efektívne sledovanie stavu každého meracieho prístroja, včasné včasné varovanie pred abnormálnymi situáciami, predchádzanie poruchám prístroja a nepresnosti merania, čím poskytuje spoľahlivú záruku na zabezpečenie presnosti a spoľahlivosti meracích nástrojov a zariadení. KDS dosahuje nulové chyby v správe metrologickej knihy testovacích nástrojov a zariadení už 12 po sebe nasledujúcich rokov.

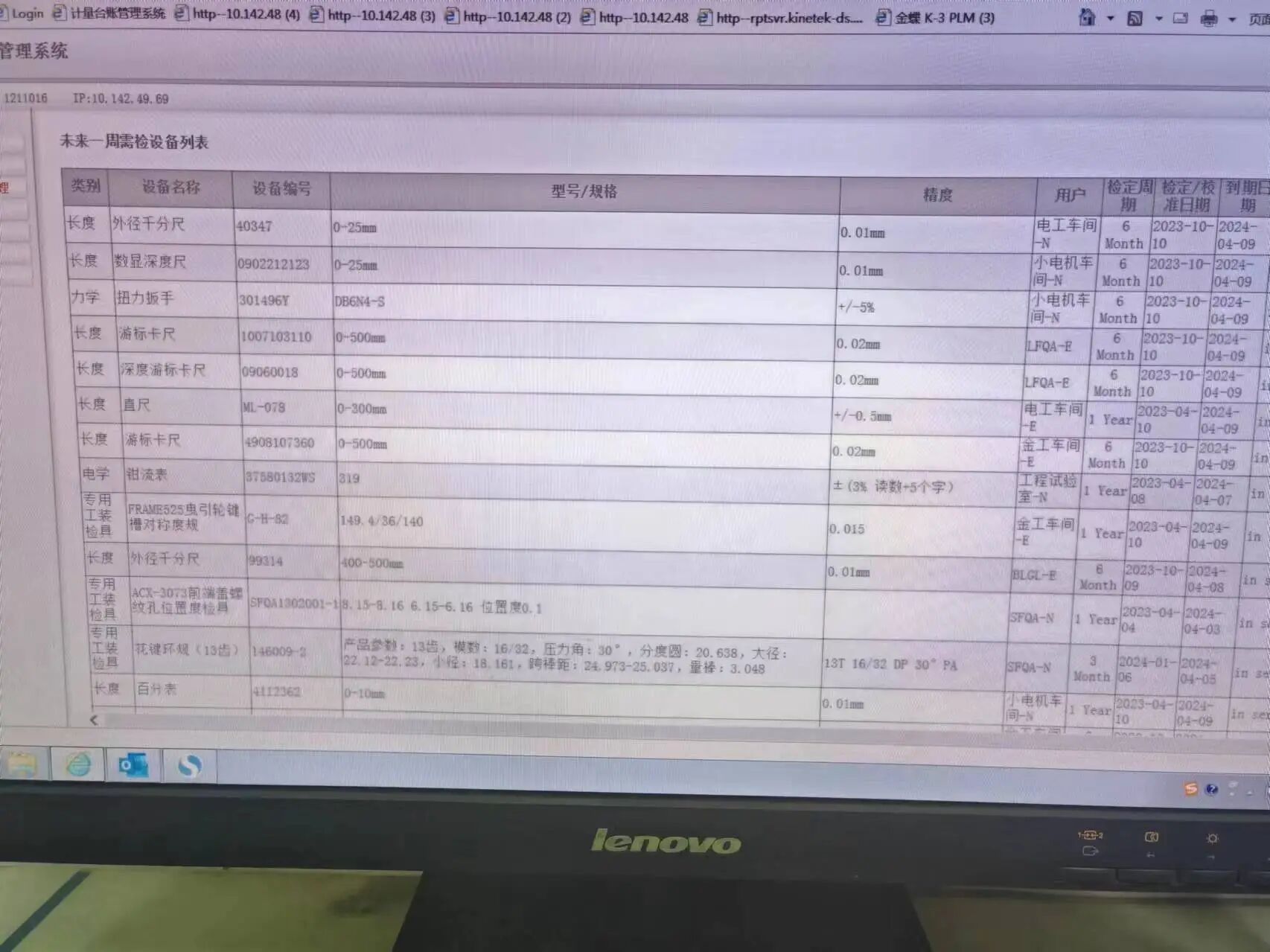

Systém riadenia účtovnej knihy metrológie

Komplexný manažment metrológie

Z hľadiska správy testovacích zariadení sa prijímajú aj preventívne opatrenia na riešenie rizika chýb merania spôsobených nepresnosťou zariadení.

Po prvé, operátori zariadení vykonávajú jednotlivé kontroly výkonu pri spustení zariadenia, aby sa zabezpečilo, že zariadenie je vždy v normálnom stave. V prípade vysoko presných testovacích zariadení sa zároveň prísne monitoruje teplota a vlhkosť testovacieho prostredia v súlade s požiadavkami na prevádzkové prostredie zariadenia, aby sa zabezpečila presnosť a spoľahlivosť testovacích údajov. Spoločnosť prikladá veľký význam rozvoju talentov a sformulovala komplexný a efektívny plán priebežného školenia, aby zabezpečila, že operátori zariadení si rýchlo osvoja zručnosti v oblasti obsluhy zariadení. V roku 2023 metrologické laboratórium uskutočnilo 6 špeciálnych školení o používaní a preventívnych opatreniach so skúšobnými zariadeniami, pričom pre spoločnosť vyškolilo 35 operátorov chrbticových zariadení. Pre dôležité zariadenia bol sformulovaný podrobný plán analýzy R&R GAUGE. V roku 2023 bola vykonaná analýza GAUGE R&R na viacerých kľúčových testovacích zariadeniach a skutočná odchýlka bola výrazne nižšia ako prípustné požiadavky na odchýlky zariadenia.

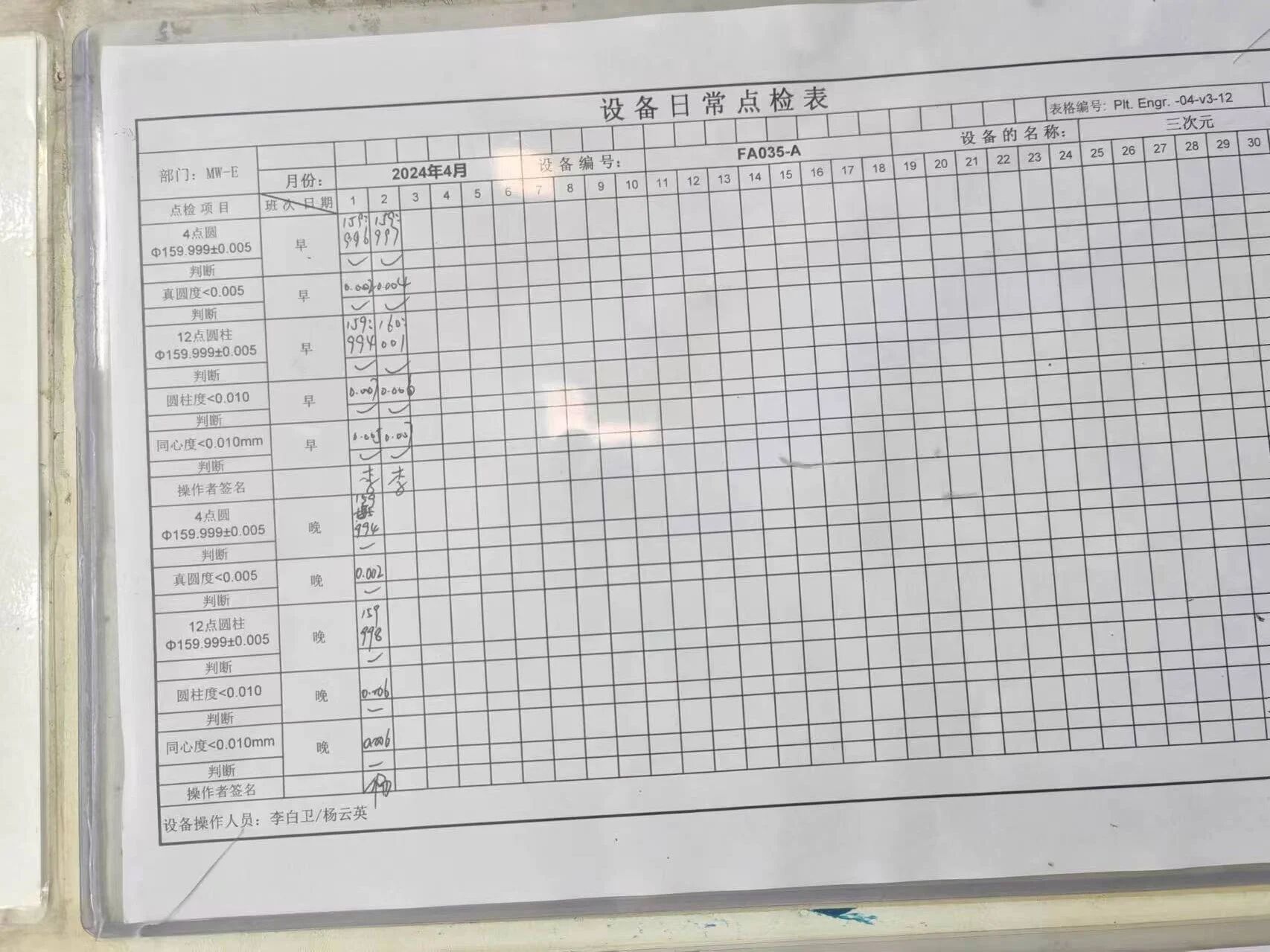

• Denná kontrola zariadenia pre efektívne monitorovanie stavu zariadenia

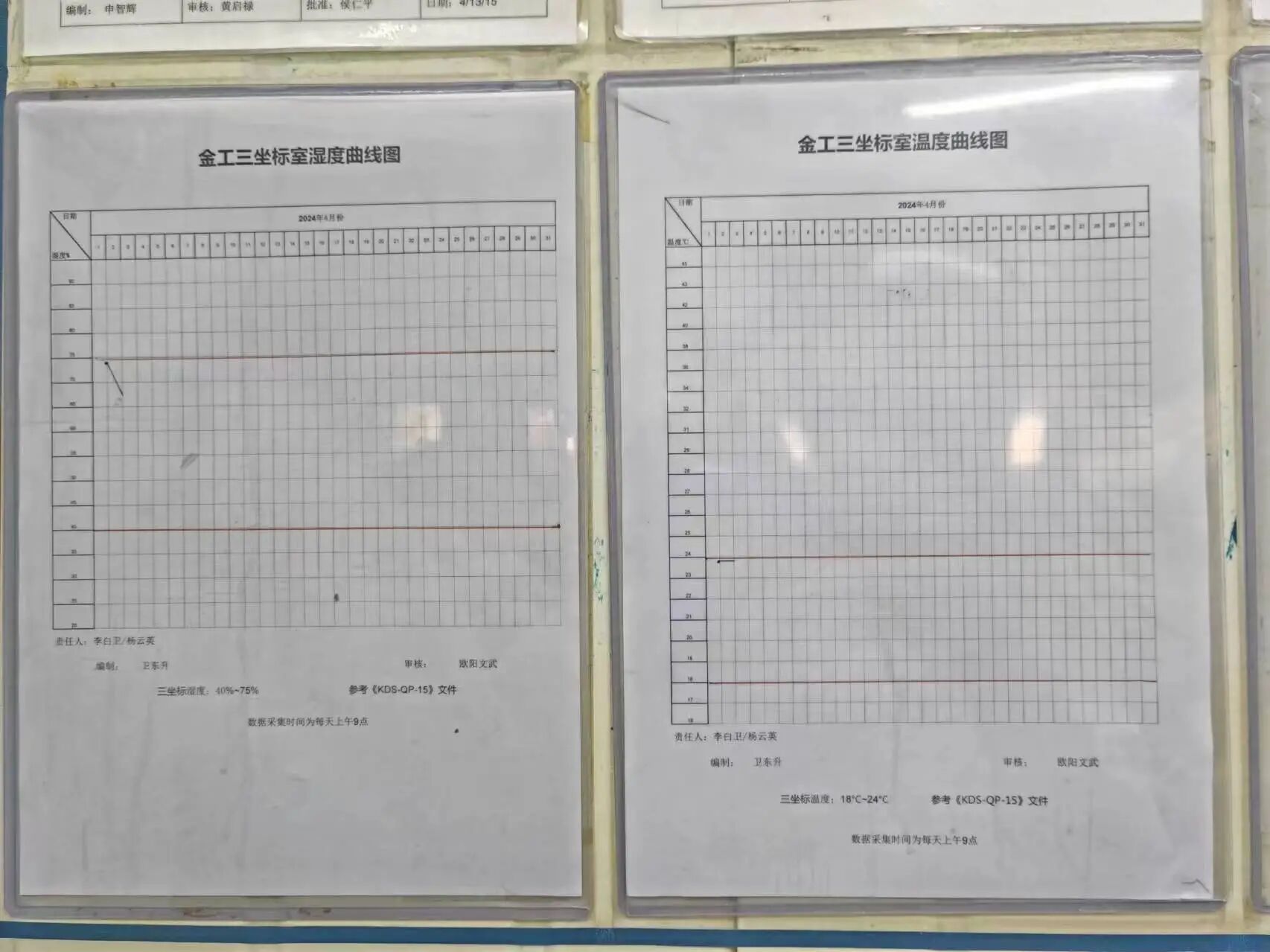

• Efektívne monitorovanie teploty a vlhkosti v testovacom prostredí meracím laboratóriom na zabezpečenie presnosti merania

• Aktívna účasť na školení obsluhy zariadení

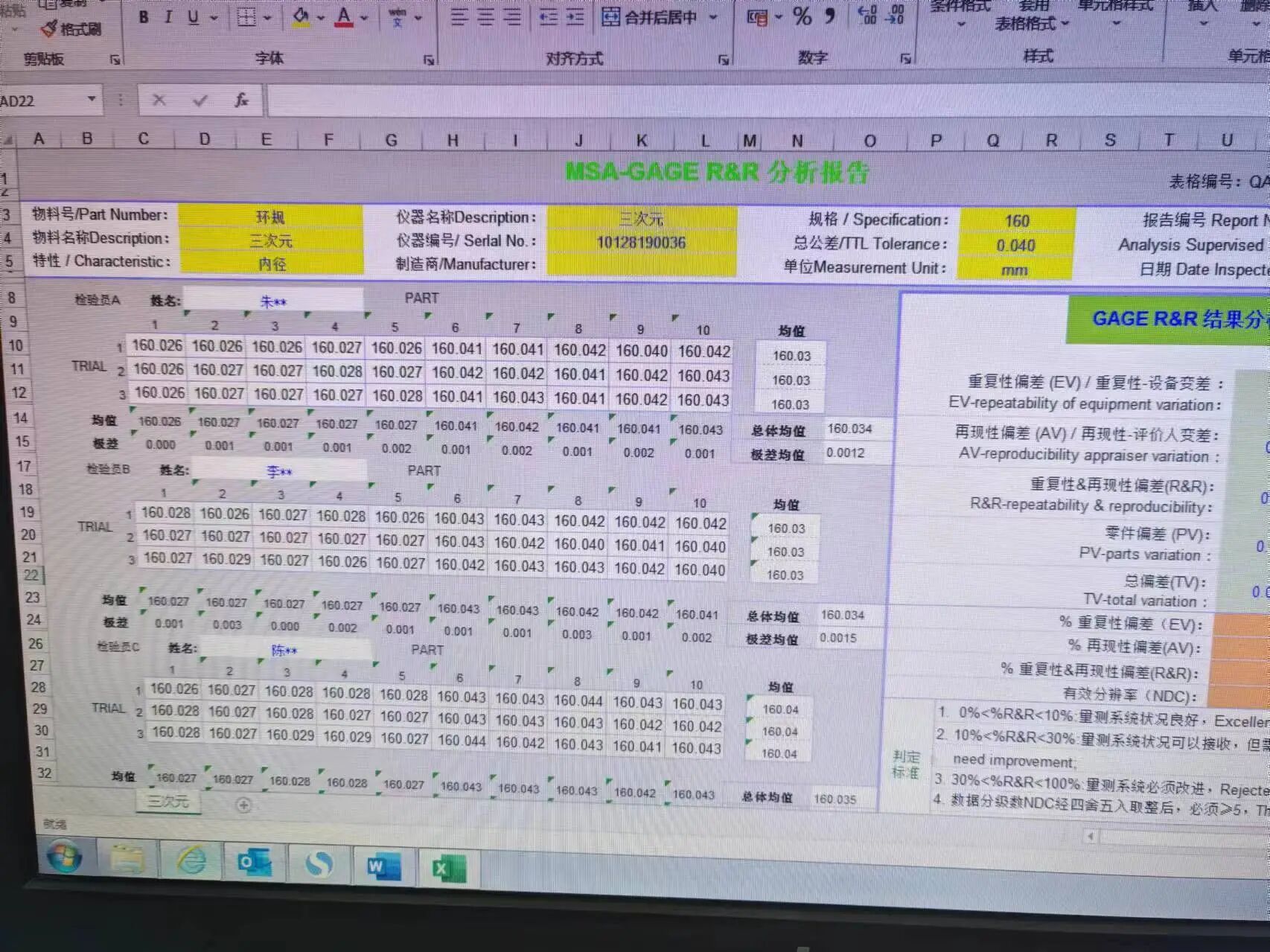

• Efektívna analýza MSA-GAUGE R&R

Špeciálne meracie aplikácie

Okrem konvenčných testovacích zariadení, v reakcii na aktuálne potreby motorových aplikácií, KDS vyvinulo meracie zariadenie prispôsobené výkonnostným charakteristikám trakčných strojov na vykonávanie monitorovania kvality kľúčového výkonu dôležitých komponentov. Napríklad:

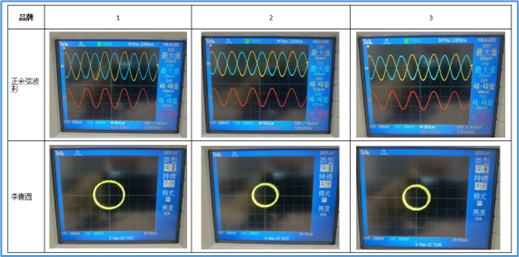

a) Testovanie kódovača

Za rovnakých podmienok sa testuje amplitúda tvaru vlny, špičková hodnota tvaru vlny a oblasť Lissajousovho čísla kódovačov rôznych značiek, aby sa kvantitatívne porovnal výkon proti rušeniu a rozlíšenie signálu kódovačov.

b) Testovanie magnetického výkonu rotora

KDS nielen počíta a vyhodnocuje remanenciu, koercitívnu silu, produkt magnetickej energie a tepelnú demagnetizáciu permanentných magnetov počas fázy návrhu, aby poskytol kvantitatívny základ pre výber produktu, ale zameriava sa aj na výskum zmien intenzity magnetickej indukcie a magnetických pólov permanentných magnetov počas fázy hromadnej výroby.

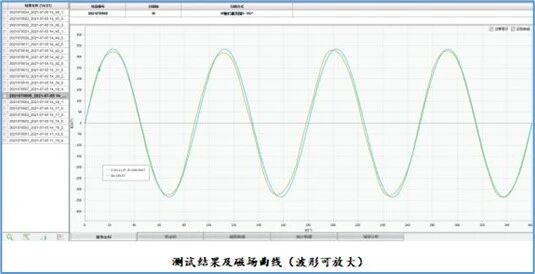

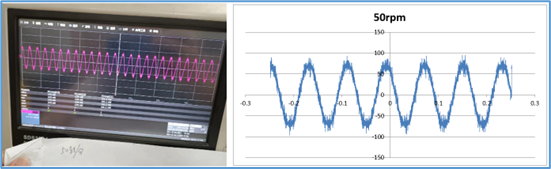

Prostredníctvom špeciálnych snímačov sa intenzita magnetickej indukcie na povrchu rotora zhromažďuje pri otáčaní rotora a premieňa sa na napätie. Spracovaním a analýzou úrovní priebehov napätia sa kvantifikuje rozloženie magnetických pólov a sila magnetického poľa rotora s permanentným magnetom. Tieto namerané údaje slúžia aj ako dôležité ukazovatele pre hodnotenie výkonu trakčných strojov, podporujúce neustále zlepšovanie.

Spoliehajúc sa na skúsený tím metrologických inžinierov, vysoko presné metrologické testovacie zariadenia, štandardizované dokumenty o postupoch riadenia metrológie a systematické riadenie metrologického systému, KDS Metrology Management zaisťuje, že namerané hodnoty kontrolovaných meracích nástrojov a prístrojov sú presné a spoľahlivé, s vynikajúcou reprodukovateľnosťou a opakovateľnosťou. Efektívne znižuje riziko kvality výrobcu a zákazníka kvality spôsobené odchýlkami detekcie. KDS Metrology Management zabezpečuje vynikajúcu a spoľahlivú kvalitu produktov trakčných strojov KDS.
