Dutá vodiaca koľajnica výťahu
  • Dutá vodiaca koľajnica výťahuDutá vodiaca koľajnica výťahu

Dutá vodiaca koľajnica výťahu

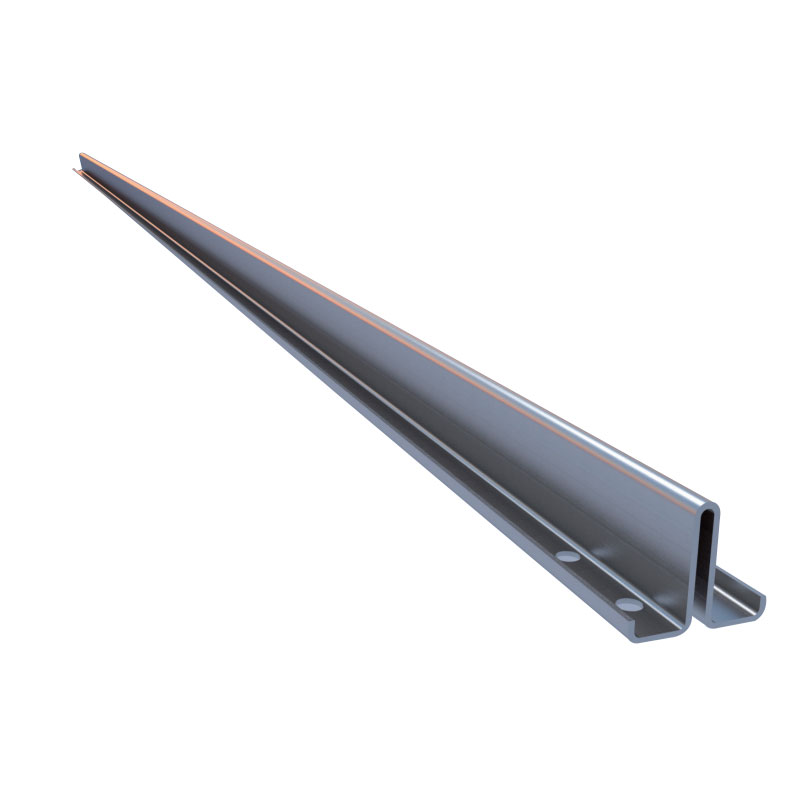

■Vysokokvalitné produkty radu dutých vodiacich koľajníc výťahu Nidec sú vyrábané 18 špeciálnymi valcovacími linkami tvarovanými za studena s kompletnými špecifikáciami produktu, vrátane TK3A TK5A a vodiacich koľajníc z polyuretánovej peny.
Odoslať dopyt
Popis produktu
Môžete si byť istí, že si v našej továrni kúpite vodiacu koľajnicu pre duté výťahy Nidec.
DODÁVATEĽ DUTÝCH KOĽAJNÍC

Performance Parameter


V súlade s normou JG/T 5072.3 z roku 1996, prispôsobenie sa rýchlosti chodu výťahu ≤ 1,6 m/s.

Rozmery
Označenie b1 C f h1 h2 k m r1 a b3 l2 l3 d
Typ s plochým okrajom Tolerancia
±1,0 - ±0,2-0,15 0-0,5 - ±0,40 - - +60'
+20'		 ±0,5 ±0,5 ±0,5 -
TK3 75 ≥1,8 2.2 55 ± 0,2
10 ± 0,2 25 5 90° 43 90 30 10
TK5 87 ≥1,8 3.0 60
16.4 25 3 90° 50 180 20 14
Typ so zdvihnutým okrajom Tolerancia
±1,0 - +0,2-0,15 ±0,3 ±1,0 ±0,45 - - +60'
+20'		 ±0,5 ±0,5 ±0,5 -
TK3A 78 ≥1,8 2.2 60 10 16.4 25 3 90° 45 75 25 11.5
TK5A 78 ≥1,8 3.0 60 10 16.4 25 3 90° 45 75 25 11.5


Technické vlastnosti
Označenie
TK3		 S q1 E lx-x Wx-x lx-x ly-y Wy-y ly-y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
3.48 3.01 1.86 11.89 3.27 1.85 6.47 1.73 1.3
TK5 8.56 4.60 2.15 26.90 6.99 2.08 18.61 4.28 1.73
TK3A 4.36 3.74 2.18 18.09 4.74 2.04 13.62 3.49 1.77
TK5A 6.17 4.85 2.14 24.33 6.3 1.99 18.78 4.82 1.74


Performance Parameter



Vzdialenosť medzi otvormi, doštičkami a skrutkami (mm)
Označenie b2 h3 h u b3 l1 l2 l3 Bolt Podložka
Tolerancia
- ±1 ±0,2 - ±0,5 ±1,5 ±0,5 ±0,3 - -
TK3 72 40 6 3 43 220 90 30 M8x25 A-8
TK5 88 59 10 4.5 50 400 180 20 M12x30 A-12
TK3A 78 50 12 3 45 200 75 25 M10x30 A-10
TK5A 78 50 10 4 45 200 75 25 M10x30 A-10

Označenie parlamentu Dutý
Tolerancia
1,0 m/s max.
Priamosť f/m max.
f/5m max.		 0,5 mm
2,5 mm
Twist R max. 1 mm
Uhol P
M 		0,30 mm
0,20 mm
