Model:K-MC1000

■FUSION™ kombinuje ovládanie výťahu s invertorom, čím zlepšuje výkon systému
■Spĺňa normu EN81-20: UCMP, detekcia skratu zámku dverí, bypass zámku dverí funkcia, funkcia kontroly jamy
■Vlastná S-krivka, vhodná pre rôzne aplikácie
■Prispôsobenie založené na projekte
■Testovacia funkcia UCMP v teréne
■Ultra krátka prevádzka podlahy
■Inteligentný predkrútiaci moment
■Automatická protiváha percentuálny odhad
■Zjednodušené nastavenie parametrov.
■Roamingový dispečing
■Systém pristátia absolútnej polohy hriadeľa (voliteľné)

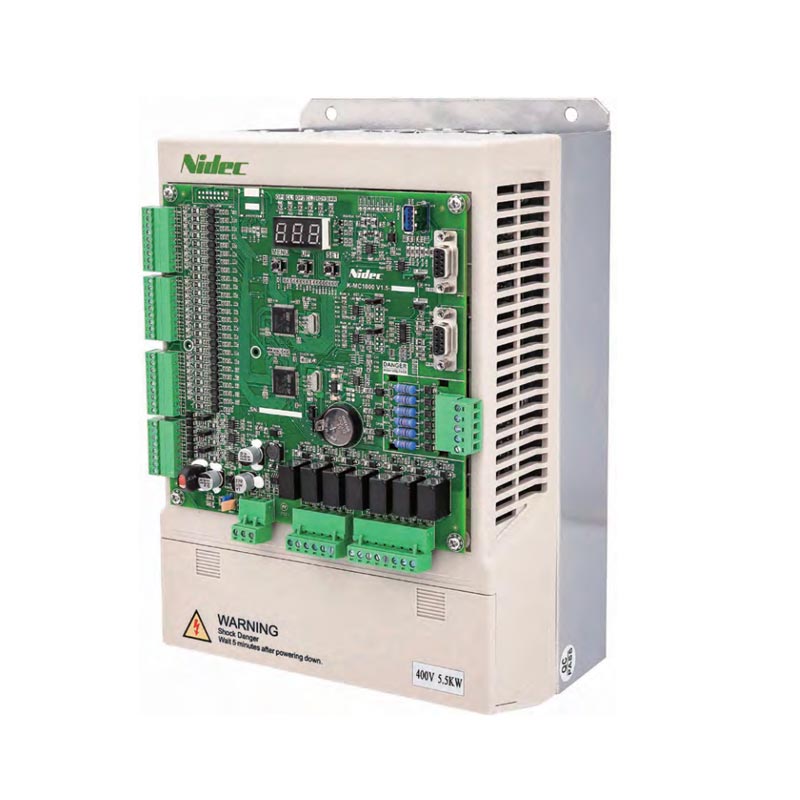

Integrované ovládanie K-MC1000

Integrovaný ovládač výťahu K-MC1000

Vlastnosti

■FUSION™ kombinuje ovládanie výťahu s invertorom, čím zlepšuje výkon systému
■Spĺňa normu EN81-20: UCMP, detekcia skratu zámku dverí, bypass zámku dverí funkcia, funkcia kontroly jamy
■Vlastná S-krivka, vhodná pre rôzne aplikácie
■Prispôsobenie založené na projekte
■Testovacia funkcia UCMP v teréne
■Ultra krátka prevádzka podlahy
■Inteligentný predkrútiaci moment
■Automatická protiváha percentuálny odhad
■Zjednodušené nastavenie parametrov.
■Roamingový dispečing
■Systém pristátia absolútnej polohy hriadeľa (voliteľné)

Integrované ovládanie výťahu K-MC1000

Aplikácie

Typ výťahu	MRL a MR výťah
Maximálna rýchlosť	3 m/s
Maximálna podlaha	128 poschodí
Jediný výťah	Selektívny zber
Roamingový dispečing	6 Ovládanie skupiny áut
DBD	8 Podlahové ovládanie DBD auta
Podporovaný kódovač	SIN/COS & ABZ
Rozsah výkonu	5,5 až 75 kW

Integrované ovládanie FUSION 3P (paralelný systém)

FUSION 3P Integrated Control(Parallel System)

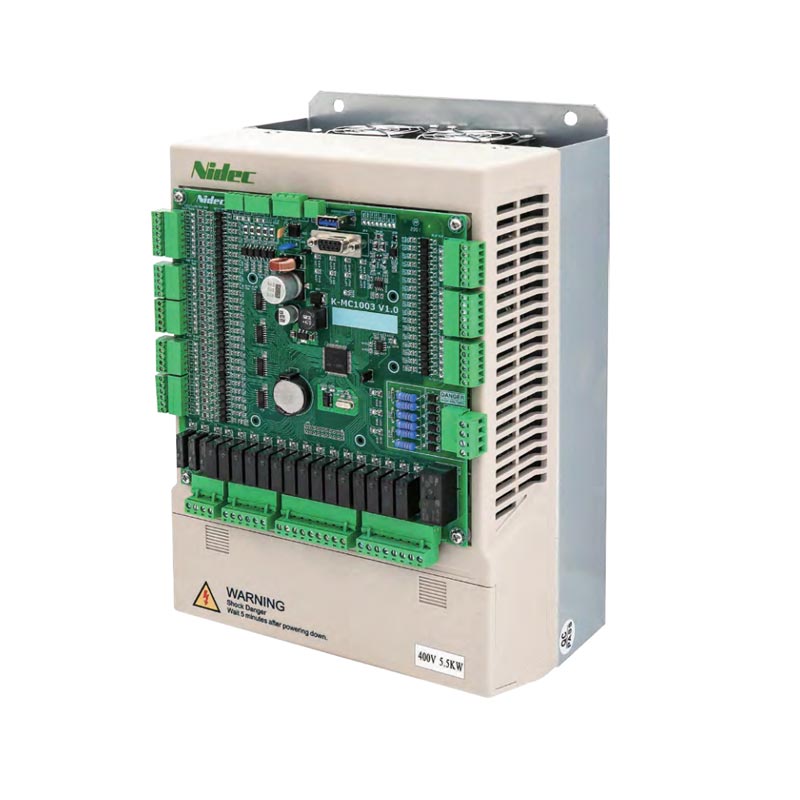

Integrovaný ovládač výťahu Fusion 3P

Vlastnosti

■Využíva integrovaný dizajnový koncept ovládania motora a funkcie výťahu na úsporu miesta a zlepšenie funkcií ovládania.
■Spracovanie krivky S priamo na podlahu v reálnom čase na zlepšenie účinnosti a kvality jazdy práca s krátkymi alebo nízkymi 300 mm.
■Programovateľné vstupy / výstupy pre zlepšenie flexibility.
■Využite paralelné pripojenia pre všetky vedenia, vrátane dverového rozhrania a hovorov v aute/v hale.
■Jednoduchý dizajn pre nízkopodlažné aplikácie.
■Poskytuje rýchle spustenie menu pre jednoduchú inštaláciu.
■Systém bohatý na funkcie, ktorý môže byť prepojený s rôznymi typmi dverových systémov.
■Dostupný formát rozhrania displeja: binárny, BCD kód, 7 segmentov

Všeobecné špecifikácie

Vlastnosti		Popisy
1. Technické výkonové charakteristiky
1.1.	Rozsah vstupného napätia	3P AC 220V~240V-15~10% 3P AC 380V~440V-15~10%
1.2.	Maximálna podlaha	17 poschodí
1.3.	Maximálna rýchlosť	2 m/s
1.4.	Duplex	Duplexné ovládanie 2 áut
2. Charakteristiky periférneho rozhrania
2.1.	Nízkonapäťové vstupné svorky	17-nízkonapäťový vstup
2.2.	Digitálne vstupno-výstupné multiplexné rozhranie	33 ovládacích rozhraní volacieho tlačidla a tlačidla otvárania/zatvárania dverí
2.3.	Vysokonapäťový vstup	3 vysokonapäťový vstupný port
2.4.	Digitálny výstup	19-reléový výstupný port.
2.5.	Komunikačný terminál CAN	1 komunikačný terminál CAN
2.6.	Terminál kódovača	Sin/cos, rozhranie inkrementálneho kódovača
